Adăugarea unui comutator la o priză electrică

Wall switches can be added to control plug in lamps and other devices.
Aparatele de perete pot fi adăugate pentru a controla priza în lămpi și alte dispozitive.

De ce să adăugați un comutator la o priză electrică?

Există două motive principale că majoritatea oamenilor ar adăuga un comutator la o priză electrică; fie să comutați acea priză (sau jumătate din ea oricum) sau să adăugați o lumină undeva. Acest articol va presupune că prima este motivul pentru care citiți acest lucru; doriți să activați și să opriți priza.

Întreruptoarele sunt foarte frecvente în construcția modernă a locuințelor noi - este mult mai ieftin pentru constructor să adauge un comutator decât să adauge un comutator plus o placă electrică de plafon plus un corp de iluminat. Noul proprietar este de așteptat să utilizeze o lampă pentru a lumina camera, mai degrabă decât o lumină plafon.

Comutarea unei prize va face și asta; permiteți proprietarului să schimbe o lampă dintr-o locație convenabilă, în loc să o deconectați sau să o opriți la lampă. Este, de asemenea, posibilă conectarea unor astfel de lucruri, cum ar fi televizoare, calculatoare sau alte aparate "vampirice", în acea priză comutată, economisind energie în timp prin oprirea completă a acestor aparate. Nu este o idee proastă, plus protejează electronica sensibilă de vârfurile de tensiune cauzate de fulgere sau probleme de utilitate.

Materiale pentru adăugarea unui comutator

Primul aspect în colectarea materialelor este că trebuie să cunoașteți mărimea întreruptorului sau siguranței care protejează priza. Conectați o lampă sau un radio și opriți întreruptoarele sau scoateți siguranțele până când găsiți cel care oprește alimentarea la priză. Acesta va fi marcat cu amperitatea circuitului, fie un circuit de 15 amperi sau 20 amperi. Acest număr va determina notarea atât a comutatorului, cât și a firului de utilizat. Comutatorul nu trebuie niciodată să fie evaluat pentru mai puțin decât circuitul; un circuit de 20 amperi trebuie să aibă un comutator de 20 amperi, în timp ce un circuit de 15 amperi poate folosi fie un comutator de 15 sau 20 amperi.

În mod similar, un circuit de 20 amperi necesită sârmă # 12, în timp ce un circuit de 15 amperi poate utiliza fie # 14 sau # 12 sârmă (deși # 14 este mai ieftină și mai ușor de utilizat). Veți avea nevoie de 3 fire conductor, în mod obișnuit etichetate fie cu 14/3 sau 12/3 în funcție de dimensiune; va avea 3 fire izolate, plus un fir de împământare gol. Asigurați-vă că aveți suficienți conductori pentru a ajunge atât la mansardă, cât și la spațiul de accesare de crawlere, de-a lungul peretelui unde va fi amplasat noul comutator și în jos până la comutator. Măsurați cu atenție și adăugați aproximativ zece picioare; mai bine să ai prea mult decât prea puțin.

Veți avea nevoie de o cutie "de lucru vechi" pentru comutator și aproape sigur cu una care să înlocuiască o cutie de ieșire, împreună cu o mână mică de capse de sârmă pentru a fixa firul la grinzi sau grinzi cu. Câteva piulițe de sârmă vor fi utile și veți avea nevoie de o placă de acoperire pentru noul comutator.

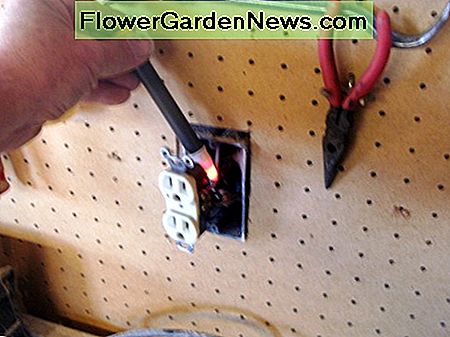

Using a non contact voltage detector.
Utilizarea unui detector de tensiune fără contact.

Siguranța în primul rând!

Înainte de efectuarea oricărei lucrări, asigurați-vă că alimentarea este oprită. Una dintre cele mai bune metode este utilizarea unui detector de tensiune fără contact, așa cum este prezentat în această fotografie. Ieftin și ușor de utilizat, acești testere sunt o necesitate pentru oricine face munca electrică.

Detector de tensiune Fluke, tensiune 1000V AC Fluke Detector de tensiune, tensiune 1000V AC Cumpara acum

Rularea sârmei pentru comutatorul nou

Aceasta este cea mai intensă parte a forței de muncă și va necesita cea mai mare muncă. Sârmă trebuie să fie rulate de la priza la noul comutator și care nu este întotdeauna ușor. Gaurile trebuie să fie forate în interiorul locașului, fie prin podea în spațiul de accesare a cratimelor, fie prin placa superioară în pod, atât la ieșirea existentă, cât și la comutatorul nou.

Sârmă trebuie apoi alimentate prin gaura, peste spațiu și în perete cu comutatorul. Acesta trebuie apoi introdus în cutiile electrice respective, împreună cu orice fir existent.

Este dincolo de sfera acestui scurt articol să detaliem modul în care trebuie făcut acest lucru, dar un al doilea articol privind adăugarea unei ieșiri la o priză existentă are. Dacă întâmpinați probleme, vă rugăm să consultați articolul despre cum să rulați firul între o priză existentă și o altă priză sau comutator.

The tip of the small screwdriver is resting on the tab that needs breaking off for a half hot outlet. This tab provides an electrical connection between the two screws and must be removed to allow the two plug in spots to operate independently
Vârful șurubelniței mici se sprijină pe clapeta care trebuie să se rupă pentru o priză la jumătate de fierbere. Această filă asigură o conexiune electrică între cele două șuruburi și trebuie scoasă pentru a permite celor două locașuri să funcționeze independent
A typical light switch. The black and red wires terminate on the brass screws on the right, the smaller screw near the top of the switch is colored green and is for the ground wire.
Un întrerupător tipic de lumină. Firele negre și roșii se termină pe șuruburile din alamă din dreapta, șurubul mai mic din partea de sus a comutatorului este colorat verde și este pentru firul de împământare.

Cablare Comutatorul nou

Originea existentă va avea o sârmă alb-negru atașată la ea și probabil o a treia sârmă de pământ, care este fie în culoarea verde, fie fără izolație. Scoateți firul negru din priză și, folosind o piuliță de cabluri, aliniați-l la firul negru din noul cablu pe care l-ați rulat.

Dacă firul alb existent este îmbinat cu alte fire albe, adăugați noul fir alb la piulița firului. Dacă nu, tăiați o bucată scurtă, de 6 "de fir alb, scoateți firul alb din priză și îmbinați piesa scurtă, firul alb existent și noul fir alb nou. Încheiați piesa scurtă înapoi în locul în care este alb sârmă a venit de la. Faceți același lucru pentru firul de la sol - acel fir care este fie verde, fie lipsit de izolare.

Dacă priza trebuie să fie complet comutată (ambele puncte de conectare), terminați firul roșu din noul cablu spre locul unde era firul negru. Dacă priza este o ieșire la jumătate de fierbere, jumătate din ea este alimentată permanent și jumătate din ea este comutată, spargeți șurubul mic dintre cele două șuruburi colorate din alamă. Nu rupeți clema între șuruburile de culoare argintie, doar una dintre șuruburile din alamă. O bucată de fir de 6 "mică trebuie adăugată la îmbinarea celor două fire negre și terminată pe unul dintre șuruburile din alamă (în mod normal, cel de jos). Sârma roșie din noul cablu este terminată pe șurubul superior de alamă. că unul dintre aceste două șuruburi este locul unde s-a terminat firul negru original - șurubul mic dintre șuruburi folosit pentru alimentarea ambelor prize de la un șurub, dar este necesar un cablu pentru fiecare dintre ele. șuruburi, lipiți izolația de ultimul ½ "de fir și îndoiți-o într-o buclă. Împingeți-l în jurul șurubului în sensul acelor de ceasornic și strângeți șurubul.

Comutatorul nou este conectat prin atașarea firului negru la un șurub, roșu până la un al doilea șurub și firul de împământare la șurubul de masă situat în apropierea unui capăt al comutatorului. În timp ce nu are nicio importanță pentru ce șurub de alamă este ales pentru care firul colorat, asigurați-vă că șurubul de masă se atașează la șurubul de împământare.

Instalați comutatorul în noua cutie electrică și potriviți placa de acoperire cu cele două șuruburi mici care vin împreună cu placa de acoperire. Ai terminat!
