Cum se creează un sistem de deblocare a blocării ușilor de bază

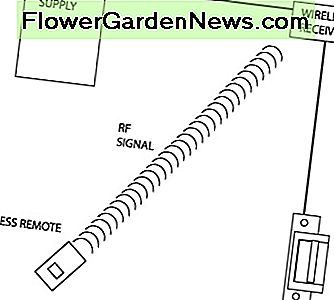

Wireless Release System Layout
Sistemul de eliberare a dispozitivelor wireless

Un sistem de deblocare a ușilor fără fir funcționează la fel ca și un sistem de deschidere a ușii de garaj. După cum se arată în ilustrația din dreapta, se utilizează un emițător de frecvență radio pentru semnalizarea unui receptor. Când receptorul primește semnalul de la emițător, acesta schimbă starea unui set de contacte electrice la bordul receptorului. Aceste contacte sunt folosite pentru a activa un aparat, cum ar fi un deschizător de uși de garaj, o lovitură electrică sau o blocare electromagnetică.

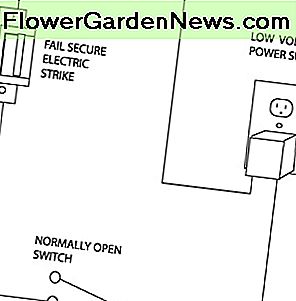

Basic Electric Strike System
Sistem de bază electric de lovituri

În ilustrația de bază a sistemului de batere electrică de mai sus, un întrerupător normal deschis este închis pentru a permite alimentarea cu energie a unei lovituri electrice securizate. Un sistem wireless de eliberare a ușilor înlocuiește un receptor wireless pentru comutatorul deschis deschis în ilustrație. O mare diferență este că, spre deosebire de un comutator normal deschis, receptorul wireless necesită energie. Mai jos este o ilustrare a aceluiași sistem de lovituri electrice folosind un receptor wireless.

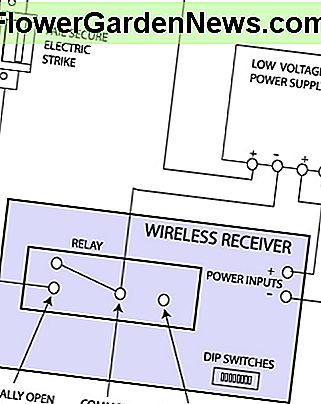

Basic Wireless System to Release an Electric Strike
Sistemul de bază wireless pentru a elibera o lovitură electrică

Observați în ilustrația de mai sus că am arătat o sursă de alimentare cu iesiri separate pentru alimentarea receptorului și dispozitivul electric. Vă recomandăm această metodă de a simplifica cablarea.

Cel mai mare obstacol în calea unui sistem complet fără fir este dispozitivul electric de blocare. La 12 volți DC, receptorul va atrage probabil mai puțin de 100 mA în timpul activării și mai puțin de jumătate din acesta în timp ce este în standby. Sigur ar putea fi alimentat de câteva baterii cu lanterne. Unele lovituri electrice atrag cât mai puțin 240mA la 12V DC, dar chiar și acestea vor evacua bateriile repede.

Cablarea poate fi redusă prin crearea unui sistem de eliberare fără fir acționat de baterii. Pentru a crea un sistem alimentat de la baterie, utilizați o blocare electronică de acces independentă, cum ar fi Trilogia de blocare a alarmelor care este disponibilă standard cu eliberare la distanță sau Kaba-Ilco Eplex cu eliberare opțională la distanță. Aceste încuietori funcționează independent de sistemul dvs. de eliberare fără fir. Vezi diagrama de mai jos:

Battery Operated Wireless Door Release System
Sistemul de deblocare a ușilor fără fir acționat de baterii

Depanare

Instalațiile sistemului de lansare fără fir sunt mai complicate în aceste zile, deoarece sistemul trebuie să partajeze cu o mulțime de lucruri. Routere wireless, turnuri celulare și cu microunde, facilități de comunicații radio și chiar calculatoare pot interfera cu sistemul de eliberare fără fir.

Observați despre receptorii wireless ilustrați din acest articol banca "comutatoarelor dip". Comutatoarele cu dip sunt comutatoare mici cu două poziții: pornit și oprit. Gândindu-se la switch-urile dip în ceea ce privește logica calculatorului, "on" ar fi egal cu unul, în timp ce "off" ar fi egal cu zero. Cele și zerourile pe care le introduceți prin intermediul băncii de comutare dip comunică plăcii logice frecvența la care să transmită sau să primească.

Multe receptoare wireless folosesc switch-uri dip pentru a selecta frecvența radio utilizată de sistem. Setările comutatorului de dip în receptor și emițător trebuie să se potrivească pentru ca sistemul să funcționeze. Dacă sistemul dvs. nu funcționează, asigurați-vă că setările de frecvență dintre emițător și receptor se potrivesc. Dacă o fac, iar sistemul încă nu funcționează, problema poate fi interferența radio. Selectați o altă frecvență atât în ​​emițător cât și în receptor și încercați din nou. Repetați până când sistemul funcționează.

Dacă această metodă nu funcționează, problema interferenței poate fi insurmontabilă și este posibil să nu puteți utiliza un sistem fără fir. În Centrul Rockefeller, de exemplu, în NYC, sistemul radar doppler utilizat pentru a urmări vremea locală interzice în mod eficient utilizarea produselor wireless (inclusiv a telefoanelor mobile) deasupra unui anumit nivel. Dacă există o instalație de radare sau o fermă cu antena cu microunde în apropierea instalării sistemului de eliberare fără fir, ar putea fi motivul pentru care nu funcționează.
