Instrucțiuni de îndoire a țevilor: Un ghid electric de îndoire a conductelor pentru electricieni începători

Sursă

Îndoirea conductei EMT - un prim obstacol pentru începători

Există puțini electricieni în domeniul comercial și industrial care nu știu cum să îndoaască conducta EMT cu o manevră de mana; este una dintre abilitățile primare necesare pentru a dobândi și poate cel mai îngrijorător pentru noul electrician și este motivul acestui ghid de îndoire a conductelor. Învățarea modului de îndoire a conductelor este o sarcină precoce a electricianului începător atât în ​​domeniul comercial, cât și în cel industrial.

Cu toate acestea, nu este o abilitate dificilă de a învăța cu un mic studiu și o practică. Acest articol este împărțit în trei secțiuni principale, plus această introducere și o scurtă discuție a instrumentelor necesare - lectură atentă și o anumită practică (poate cu unele "oase" sau deșeuri de la un loc de muncă) și veți înțelege elementele de bază ale modului de îndoiți conducta electrică. Există trei curbe de bază care sunt utilizate în mod obișnuit: curba de 90 °, offsetul comun și șaua. Un tip mai avansat de curbură, denumit îndoiri concentrice, este discutat într-un articol separat. Fiecare va fi discutată separat - asigurați-vă că fiecare este înțeleasă și practicată înainte de a trece la secțiunea următoare, pe măsură ce fiecare se bazează pe secțiunea anterioară.

Instrumente pentru tubulatura de încovoiere

Există doar câteva instrumente necesare pentru îndoirea conductei electrice. Benders sunt cele mai evidente, desigur, și există o gamă largă de opțiuni disponibile. Benderele de aluminiu sunt preferate ca bendere de oțel, în timp ce mai puternice și uneori mai ieftine sunt, de asemenea, mult mai grele și greutatea în plus va spune peste o zi de lucru. Unele bendere au marcaje pe ambele părți ale benderului indicând gradul de îndoire pe o parte și "multiplicatorul" pe cealaltă în timp ce altele nu, iar pentru electricianul de început este foarte avantajos să aibă acele marcaje "multiplicatoare" așa cum sunt ele utilizate constant în calcule. Un mâner este frumos, dar nu este necesar. Majoritatea mânerelor bender de la producător sunt mai mari la capătul utilizatorului și se vor potrivi peste conducta electrică, dar mărimea reală a mânerului este aceeași cu cea a conductei sanitare comune și poate fi găsită de obicei într-o cutie de gunoi la locul de muncă. Dacă îți faci propriul mâner (sau ai nevoie de un instalator pentru asta), asigurați-vă că ați introdus capătul bine tăiat al tubului și că încercați să potriviți lungimea cu altul cu aceeași dimensiune. Cele mai comune dimensiuni sunt ½ ", ¾" și 1 ", dar multe magazine vor oferi dimensiunea de 1" după cum este necesar. Unele magazine oferă, de asemenea, benders mai mici, dar este o idee bună pentru electrician să dețină propria benders. Fiecare marcă este puțin diferită de utilizare și uneltele deținute de electrician pot fi "personalizate" după gustul lor.

Este necesar un nivel bun de stil torpilot. Asigurați-vă că nivelul dvs. este de cea mai bună calitate - un nivel de plastic de 5 dolari pur și simplu nu va efectua și chiar și un nivel de calitate medii mai scumpe nu va avea durata de viață de un nivel bun. Amazon oferă câteva niveluri de înaltă calitate, care sunt alegeri bune pentru electrician cu facilități cum ar fi un canal V deasupra, flacoane cu niveluri multiple care includ un unghi de 30 ° și magneți de pământuri rare. Magneții puternici sunt un plus, deoarece nivelele sunt adesea plasate pe canal și la stânga, uneori cu multe picioare în aer. Punctul de control și Swanson fac ambele niveluri bune, unele modele având chiar și șurubul "anti-câine" pentru îndoirea canalului mare.

O bandă bună de măsurare. O bandă ¾ ", 25" este minimă, fiind preferată o bandă de 1 ", 25" sau 30 ". Caracteristica "standout" este importantă deoarece măsurătorile sunt de obicei luate fără suport sub bandă și trebuie să se suporte în timp ce se extind la 8 sau 10 picioare.

Câțiva markeri de un fel vor fi necesari; common "sharpie" este utilizat pe scară largă, așa cum este creionul dulgher. Indicatorii negri sunt preferabili deoarece culorile pot fi greu de văzut de la distanță sau în lumină slabă, în timp ce creionul este folosit pentru lucrări expuse, cum ar fi într-o cameră mecanică sau multe fabrici. Nu folosiți o piesă ascuțită pentru lucrul expus, deoarece este adesea vopsită conducta și cerneala va sângera și va fi vizibilă după vopsire.

Niveluri de la Amazon

CHECKPOINT 0300R Pro Magic Torpedo de precizie, roșu CHECKPOINT 0300R Pro Magic de precizie Torpedo Level, Red Cumpara acum

Îndoirea unui unghi drept, sau 90

Unghiul drept, sau cursa de 90 °, va fi prima îndoire. Oricine poate învăța rapid să îndoaască o conductă electrică 90 și apoi să taie conducta pentru a se potrivi, dar profesionistul nu va avea nevoie de tăiere. Imaginați-vă un exemplu de conductă atașată orizontal pe perete; trebuie să continuăm de-a lungul peretelui până la peretele următor și apoi să ne întoarcem la 90 ° și să continuăm pe cel de-al doilea perete. Măsurătorile și matematica sunt necesare, dar nu vă faceți griji - matematica este simplă. Măsurați de la capătul conductei până la perete - poate că este de 25 ½ ". Imaginea de mai jos a părții frontale a capului de îndoire arată că pentru ¾" conducta deducerea este de 6 ", se scade 6" de la măsurarea de 25 ½ " 19 ½ ". Plasați o notă pe o nouă bucată de țeavă de 19 ½ "de la capăt.

Lucrați benderul pe conductă și trageți săgeata de pe bara cu marcajul; așezați bara și conducta pe podea. Piciorul benderului trebuie să fie îndreptat către capătul conductei noi, unde a fost luată măsura de 19 ½ ". Dacă conducta era deja îndoită și atașată la piesa deja pe perete, vârful benderului ar fi îndreptat spre direcția instalată deja Dacă benderul este așezat pe conductă înapoi, lungimea va fi greșită, deci asigurați-vă că este îndreptată în direcția corectă .

În timp ce puneți o presiune puternică pe pedala de picior (o mare parte din forța de îndoire a tubului va veni de aici), apăsați mânerul benderului spre podea. În exemplul nostru, capătul scurt al conductei se va ridica în aer - odată ce ajunge la 45 ° sau prindeți acest capăt al conductei cu o mână și aplicați o presiune ușoară. Această mână este folosită în primul rând pentru a fixa conducta, nu pentru ao îndoi, deci nu folosiți prea multă presiune acolo. Acesta este, de asemenea, un moment bun pentru a atașa nivelul la bucata care vine. Continuați să îndoiți conducta până când aceasta arată aproape verticală pe podea și verificați nivelul. Fiți conștienți de faptul că se dorește o ușoară suprapunere, deoarece conducta se va îndoia foarte ușor atunci când benderul este îndepărtat; greutatea benderului adaugă o mică cantitate de îndoire doar prin faptul că este acolo. Câteva grade de suprasolicitare pot fi îndepărtate de mână, dar numai într-un punct, așa că verificați nivelul înainte ca acesta să fie suficient. Asigurați-vă că presiunea fermă a piciorului este aplicată tot timpul - dacă acest lucru nu este făcut, conducta se va prăji și va fi ruinată. Codul Național Electric nu permite nici o înclinare - curbele trebuie să se facă fără probleme - deci utilizați o presiune adecvată a piciorului. Conducta mai mare este mai dificilă în această privință; 1 ¼ "îndoire a conductei va necesita adesea o persoană care stă pe piciorușul de îndoire și o persoană care lucrează mânerul pentru a menține banda presată dur în conducta de îndoire.

Procedura de mai sus funcționează bine pentru măsurători scurte, dar ce dacă măsurarea din exemplul nostru a fost de 110 "la perete în loc de 25 ½"? Benderul va sta pe o singură bucată de 15 "(o bucată are o lungime de 120") în loc de aproximativ 8 'și 15 "va scădea în mod constant pe măsură ce se face curba, cauzând distrugerea capătului conductei față de podea și Soluția de aici este de a "îndoi" conducta - întoarce benderul în direcția opusă - aceasta va pune din nou benderul pe lungimea de 8 ', dar va face și lungimea greșită, totuși, atunci când o curbă din spate este nu există nici o deducere de luat în considerare și steaua din apropierea centrului benderului este aliniată cu marca în loc de săgeată. Înclinațiile înapoi nu sunt, în general, la fel de exacte cu lungimea, dar fac o opțiune foarte bună pentru pietrele lungi și sunt utilizate în mod obișnuit.

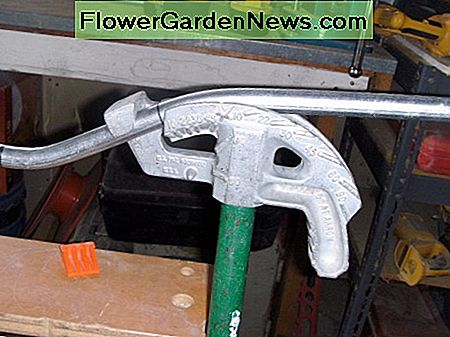

Greenlee benders

1/2
1/2 "și 3/4" bendere Greenlee

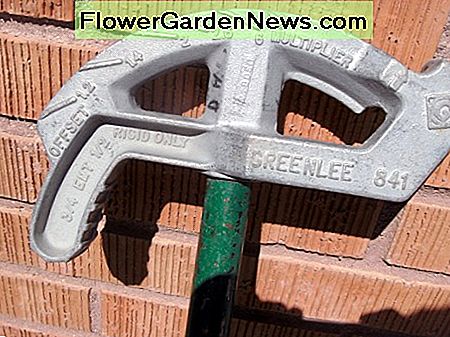

Front side of head
Partea din față a capului

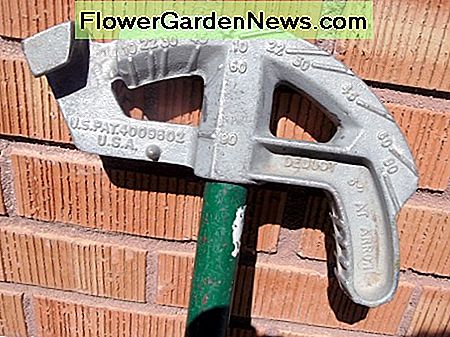

Back side of head
Partea din spate a capului

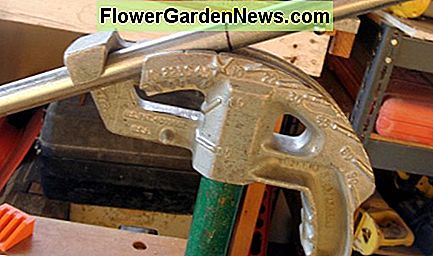

Set up for a 90 degree bend
Configurați pentru o îndoire de 90 de grade
Set up for a back bend
Configurați pentru o îndoire din spate

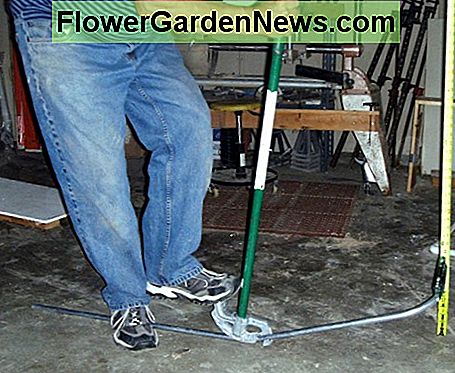

Beginning a 90 degree bend
Începeți o încovoiere de 90 de grade

Îndoirea unui offset

Următoarea curbă comună care trebuie luată în considerare este compensarea. O curbă de decalaj este utilizată atunci când "cursa" conductei trebuie să continue în aceeași direcție, dar întâmpină un obstacol și joguri în lateral, peste sau sub obstacol - a se vedea fotografiile de mai jos pentru forma generală.

Primul pas către o curbă de offset este măsurarea și calculul din nou. Măsurați exact măsura în care conductele trebuie să fie jogging, asigurându-vă că este luată în considerare grosimea conductei. De exemplu, dacă conducta se află pe placa superioară a unui perete care se termină și trebuie să se deplaseze până la tavan, măsurarea va fi luată din partea de sus a conductei de pe perete până la tavan. O măsurare din partea superioară a peretelui ( partea inferioară a conductei existente) până la tavan ar avea noua conductă îngropată în tavan când este finalizată.

Unghiul de îndoire trebuie să fie ales în continuare - în general, măsurarea mai scurtă este folosită cu un unghi mai mic. O măsură de 5 "ar putea necesita o îndoire de 22 ° (una dintre curbele marcate pe bender), în timp ce o măsurătoare de 15" ar avea probabil nevoie de o îndoire de 30 °. Fiecare circumstanță este diferită; încercați să vizualizați aspectul canalului o dată îndoit și cât timp va fi curba offset. Să presupunem că avem nevoie de o cotă de 5 ", verificarea multiplicatorului pentru o îndoire de 22 ° (ștampilată pe partea laterală a mai multor bendere - altfel memorată) indică faptul că acesta este 2.6, ceea ce înseamnă că măsurarea 5" devine 5 X 2.6 sau 13 " două semne sunt realizate pe conducta 13 "în afară. Întregul offset trebuie să fie finalizat înainte de a trece în obstacol, deci asigurați-vă că marca mai îndepărtată nu este mai departe de capătul conductei decât distanța de la conducta existentă până la obstrucție.

Coborârile de compensare se fac cel mai adesea cu banda inversă; care este cu capătul mânerului de pe podea și capul benderului în aer. Introduceți conducta în bender, așezând cel mai îndepărtat marcaj cu un semn pe bender (partea din față a pantofului face un loc bun, dar orice marcă va funcționa atâta timp cât sunteți consecvenți). Plasați un picior pe mânerul benderului, deoarece va avea tendința de a lovi și de a îndoi încet conducta peste bender. Țineți mâna folosind presiunea cât mai aproape posibil de bender cu conducta sub braț și îndoiți până când conducta este aliniată cu marcajul corespunzător (în cazul exemplului, 22 °). Glisați conducta înainte în bender până când al doilea marcaj este aliniat cu partea frontală a pantofului (sau orice locație a pantofului a fost aleasă) și rotiți conducta la 180 °, astfel încât a doua curbă va fi în direcția opusă. Repetați procesul de îndoire efectiv pentru a produce o a doua curbă identică.

Practicați diferite colțuri pentru curbe. Unghiurile mai mici sunt mai greu de obținut exact așa cum doar 1 sau 2 grade oprit (greu de văzut pe bender) va face o diferență mai mare în cazul îndoirii în loc de a spune 10 °, 45 °. De asemenea, ele fac o îndoire mult mai lungă; comparați multiplicatorul unei curbe de 10 ° (6) cu un îndoit de 45 ° (1.4) și nu sunt de obicei utilizate pentru compensări mari. Cu toate acestea, curbele de grad mai mici ar trebui utilizate ori de câte ori este posibil pentru a minimiza cantitatea de îndoire într-o "fugă" a conductei. Memorați valorile multiplicatorului și purtați un mic calculator, dacă este necesar (majoritatea telefoanelor mobile au capacitatea respectivă).

Îndoirea unui Offset

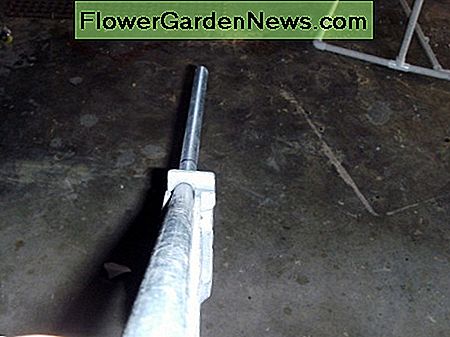

Conduit placement for the second bend of an offset. Marks were placed on the arrow. This bend is complete with the conduit matching the 22 degree mark on the bender.
Conducta de plasare pentru a doua îndoire a unui offset. Mărcile au fost plasate pe săgeată. Această curbă este completată cu conducta care se potrivește cu marca de 22 de grade pe bender.
This bend will have a dogleg in it; it will not be flat
Această curbă va avea un dogleg în ea; nu va fi plat
This bend will be flat when completed
Acest îndoit va fi plat atunci când este finalizat

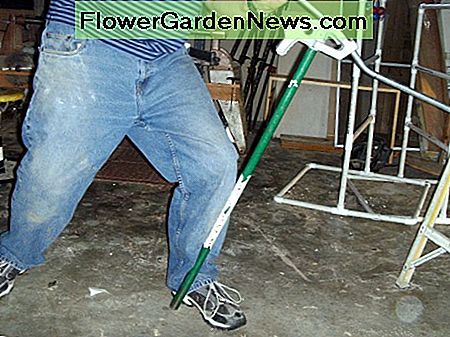

Bending the second half of the offset. Note the foot and leg position to prevent movement of the bender.
Îndoirea celei de-a doua jumătăți a offsetului. Observați poziția piciorului și piciorului pentru a împiedica mișcarea benderului.
Completed offset, showing typical usage.
Completat offset, care arată utilizarea tipică.

Îndoirea unui offset

Sârmă de îndoire

Șeile sunt curba comună finală și există două tipuri de șașe, cunoscute sub denumirea de șa de 3 puncte și de 4 puncte. Sitele cu patru puncte sunt simple - sunt doar două compensări (un total de 4 coturi), cu un spațiu între ele pentru a ridica temporar conducta pentru a traversa un obstacol. Se face o compensare și apoi, cu conducta plasată în bender cu capătul opus în față, celălalt offset este îndoit.

Șeile cu trei puncte sunt considerabil mai dificile și reprezintă bâta multor electricieni. Există mulți electricieni, altfel bine, care după 10 ani încă nu pot să facă o șa de 3 puncte și trebuie să îndoaască o șa de 4 puncte pentru tot, dar nu este necesar. Aflați cum să îndoiți o șa de 3 puncte.

Șaua de 3 puncte este formată din 3 coturi, prima fiind în mod obișnuit realizată prin înfășurarea conductei cu marcajul benderului pentru centrul unei curbe de 45 °. O îndoire centrală de 45 ° produce însă o șa foarte înaltă; considerabil mai mult decât este solicitat în general, și are ca rezultat un unghi de îndoire inutil. O abordare mult mai bună este aceea de a marca permanent benderul (amintiți-vă de avantajele de a avea propriul bender personal) pentru centrul unei curbe de 22º. Faceți o îndoire de 22 ° într-o bucată de canal de fier vechi și, așezând conducta pe podea sau pe o masă, marcați cu atenție centrul curbei. Eyeball-ul este bine - nu aveți nevoie de un micrometru pentru acest lucru. Înlocuiți conducta în bender în același loc în care a fost înainte (marcați conductele înainte de a le îndepărta la vârful benderului) și transferați marca "centrală" în bender. Faceți această marcare permanentă prin depunerea unei caneluri pe cele două laturi ale benderului; acum este posibil să îndoiți un unghi de 22 ° și să știți unde este centrul curbei.

Apoi marchează conducta unde urmează să fie centrul șeii, dar țineți cont de faptul că conducta se va "micșora" cu aproximativ ¼ "pentru fiecare adâncime de șa. Asta înseamnă că acesta va scurta acel ¼ "astfel încât, dacă centrul curburii trebuie să fie de 20", faceți o marcă la 20 ¼ "pentru o șa 1". O șa de 2 "va fi marcată la 20 ½" în loc de 20 ". Faceți două mărci suplimentare, câte una pe fiecare parte a primei mărci, la 4" distanță de prima marcă pentru primul 1 "de șa plus 6" 1 "de șa. O șa de 2" va avea nevoie de marcaje de 10 "de la prima marcă.

Introduceți conducta în bender, aliniind marcajul central cu marcajul de fișier personalizat tăiat în bender și îndoiți la 22 °. Glisați conducta înainte până când următoarea notă se află pe săgeata utilizată pentru a îndoi un unghi de 90 ° și a roti conducta la 180 ° înainte de a îndoi cea de-a doua curbă la 11 ° sau un mic mic peste marcajul de 10 ° de pe bender. Apoi, inversați conducta și reintroduceți-o în bender și aliniați marcajul 3 la săgeată. Cele două curbe deja făcute vor fi în fața benderului, nu în spatele lui. Îndoiți din nou aceeași îndoire de 11 °. Așezați conducta pe podea și verificați dacă ambele capete stau întinse - este posibil să aveți nevoie de puțină "tweaking" suplimentară pentru perfecțiune.

Îndoirea unei șafe de 3 puncte

Set up on the 22 degree personalized mark
Configurați marca marca personalizată de 22 de grade
Set up on the 45 degree factory mark.
Configurați marca de fabricație de 45 de grade.
Doing the third bend of a saddle
Făcând a treia îndoire a unei șa
Completed saddle, showing typical usage.
Șaua finalizată, care prezintă o utilizare tipică.

Îndoiți o șa

Considerații finale

Nu uitați niciodată că Codul Național Electric limitează numărul de grade îndoite la 360 ° între cutiile de joncțiune, precum și faptul că cu cât se îndoaie mai mult, cu atât este mai greu să trageți sârma în conducta electrică. Aceste două fapte fac importantă limitarea curbelor la minimul necesar. Din nefericire, mulți electricieni se vor îndoi numai cu o deplasare de 30 ° (matematica este mai ușoară, deoarece multiplicatorul este o șapă 2 în loc de 2, 6) și 3 puncte cu o îndoire centrală de 45 ° (nu au marcat centrul unei curbe de 22 °) . Șaua de 3 puncte are acum 90 ° îndoită în conductă în loc de 45 ° ar fi folosit o îndoire de 22 ° și decalajul are 60 ° în loc de 20 ° sau 44 ° în cazul în care a fost îndoit folosind 10 ° sau 22 ° coturi . Coborârile suplimentare vor duce adesea la cutiile de joncțiuni suplimentare și întotdeauna o tragere mai greu, astfel încât să faceți curbele cu cât mai puțin îndoit posibil. Învățarea modului de a face curbele minime necesare este la fel de importantă ca învățarea modului de a îndoi conductele.

O altă metodă de reducere a coturilor este aceea de a combina jumătate dintr-o decalare cu o curbă de 90 °; dispozitivul 90 este utilizat în locul celei de-a doua jumătăți a curbei offset. Vedeți fotografia pentru o ilustrație; îndoire ar trebui să fie evidentă și nu va fi discutată decât să spunem că va exista din nou "contracție" a conductei. Cantitatea de contracție variază foarte mult pe baza mai multor variabile și, deși este posibil să se calculeze, majoritatea electriciștilor fac pur și simplu curbele și taie conducta pentru a se potrivi. Acest tip de îndoire este numit "lovitură" și este foarte obișnuit, așa că căutați locurile pentru a folosi lovitura în locul unui decalaj urmat de un 90 °. Instrucțiuni suplimentare sunt furnizate într-un hub scris despre cum să îndoiți un 90.

O notă finală - acest articol este doar unul dintre mai multe scris de un electrician, pentru electricieni care învață cum să îndoaască conducta emt. Un ghid cuprinzător al tubulaturii de îndoire a fost scris, care oferă o scurtă descriere a fiecărei pagini, împreună cu un link către paginile individuale, precum și o multitudine de alte link-uri către paginile pe care ar putea fi utile electrice. Nu ezitați să vizitați această pagină de titlu pentru orice altceva care pare interesant. Dacă nu găsiți ceea ce căutați, lăsați un comentariu și acesta va fi luat în considerare pentru paginile viitoare; întreaga serie este și va continua să fie o lucrare în desfășurare.

O lovitură de 90
